組合與安裝
1 安裝前注意事項
安裝前請先熟讀本操作手冊，以免錯誤的配線導致儀器損壞。
在所有配線完成前請勿送電，以免發生危險。
請選擇通風良好的位置安裝儀器，並避免直接受到陽光照射。
電極信號傳輸線須採用特殊之同軸電纜，建議使用本公司所提供的同軸電纜線，不可以一般電線代替。
使用電源時，應避免電源突波產生干擾，尤其在使用三相電源時，應正確使用地線。（若有電源突波干擾現象發生時，可將變送器之電源及控制裝置如：加藥機，攪拌機等電源分開，即變送器採單獨電源，或在所有電磁開關及動力控制裝置之線圈端接突波吸收器來消除突波）。
PC-110 變送器內部的繼電器接點爲小電流控制接點，故若要控制較大動力的附屬裝置時，請務必外接耐電流較大之繼電器，以確保儀器的安全。（請參考 PC-110 電氣配線參考圖）
2 主機固定
請預先在配電箱面板上留一 44?92mm 的方孔，變送器從配電箱之面板直接放入，將變送器所附之固定夾由後方插入變送器兩側，卡進固定槽內，將兩側固定夾往前推至夾緊即可。
3 儀器尺寸參考圖

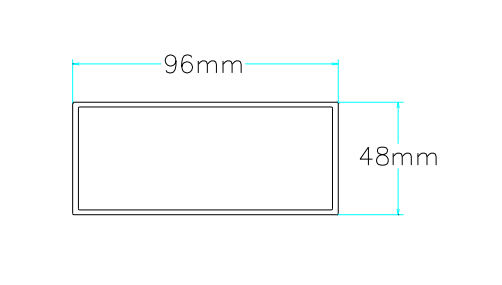

正面圖

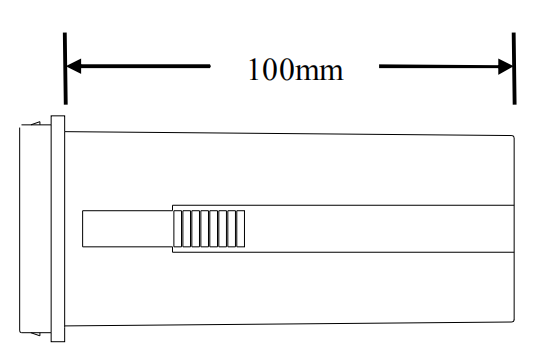

側面圖

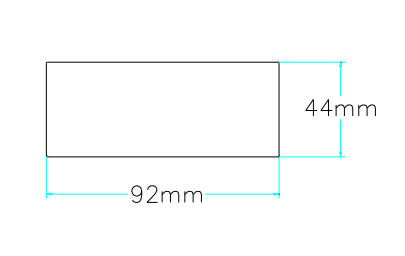

挖孔尺寸

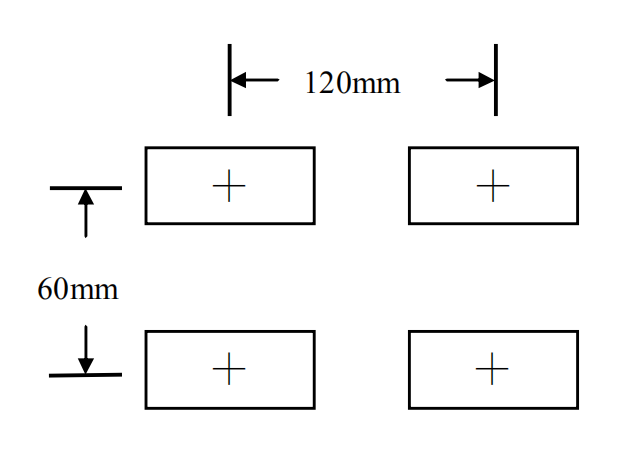

配電箱方孔間距離
4 感測電極及電極保護管的組合：
電極纜線開線方法：
a.電極信號線中心軸與網線間的導電橡皮或鋁箔紙一定要剝除
b.纜線延伸至主機，除專用的接線盒外中間不能有任何接點，需直接將纜線的中心軸接至主機背面的 GLASS 接點，網線接至 Ref 接點。

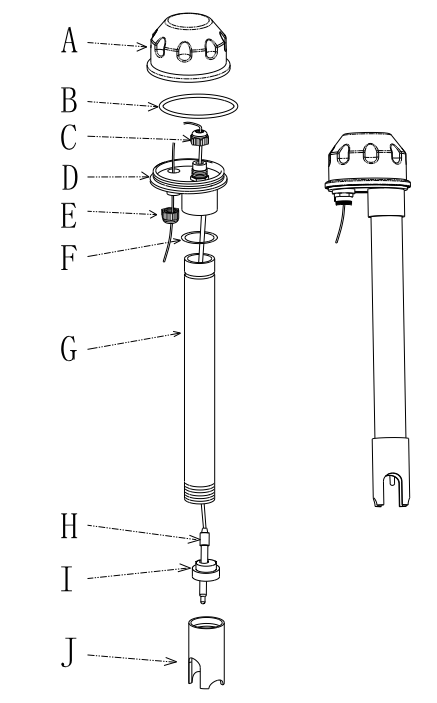

PP-100A 組裝方式：
A------圓形接線盒上蓋
B------O 形環
C------電纜固定頭 MG16A
D------圓形接線盒下蓋
E------電纜固定頭 MG16A
F------O 形環
G------PP 電極保護管
H------感測電極
I------橡膠電極座
J------PP 管保護套
1. 將(H)感測電極纜線穿過（G）PP 電極保護管。
2. 先將(H)感測電極適當潤濕，以方便穿入（I）橡膠電極座內，下沿露出約 5cm。
3. 將套好之（I）橡膠電極座套回（G）PP 電極保護管內，並將（J）PP 管保護套鎖緊。
4. 將(H)感測電極之纜線穿過（D）圓形接線盒下蓋及（C）電纜固定頭，將(D)圓形接線盒下蓋緊套住（G）PP 電極保護管。
5. 預留 15cm 纜線於 PP 管內後將（C）電纜固定頭 MG16A 鎖緊，並於上方預留(H)感測電極之纜線約 12-14cm 後，依電極纜線開線法開線。
6. 將電極中心軸端子固定在圓形接線底座 1 號端子座上，將電極網線端子固定在 3 號端子座上。（見接線盒接線說明圖）
7. 延長纜線穿過（D）圓形接線盒下蓋上的(E)電纜固定頭，並將（E）電纜固定頭 MG16A鎖緊，留 12-14cm 在盒內開線。
8. 延長導線中心軸與電極中心軸並接，延長導線網線固定在 3 號端子座上並接，鎖緊（A）圓形接線盒上蓋，完成組裝。

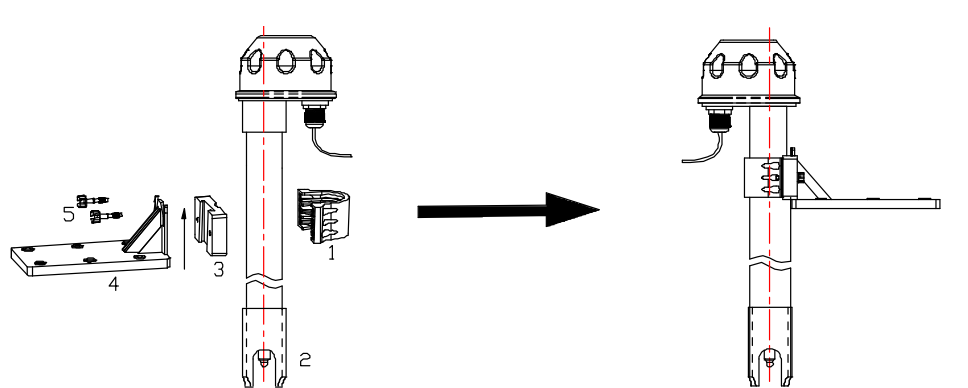

固定架組裝方式：
本公司的電極固定架採用 L 型固定架，可依現場的需要，在水池邊找適當的位置用鋼釘或膨脹螺絲固定。
1------電極保護管 U 形環
2------電極保護管(PP-100A)
3------電極架固定板
4------L 型固定架
5------塑膠螺絲
1.將（3）電極架固定板套在（4）L 型固定架上。
2.將（1）電極保護管 U 形環套在（2）電極保護管(PP-100A)上。
3.將 1.和 2.項的組合品用（5）塑膠螺絲鎖緊固定。
後面板與電氣配線

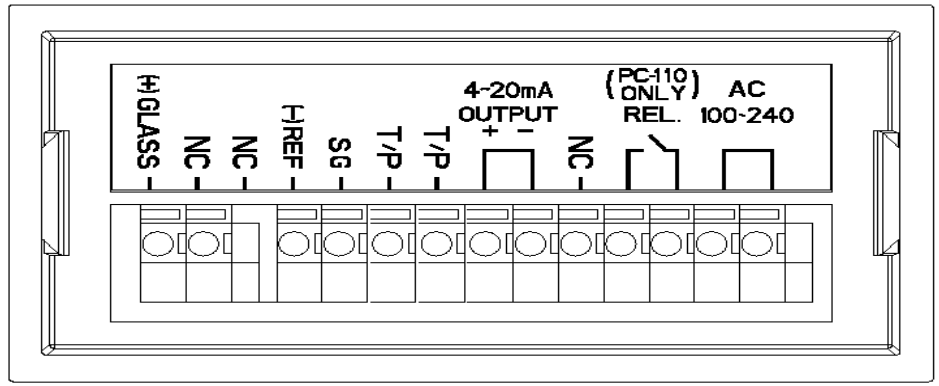

1 後面板圖

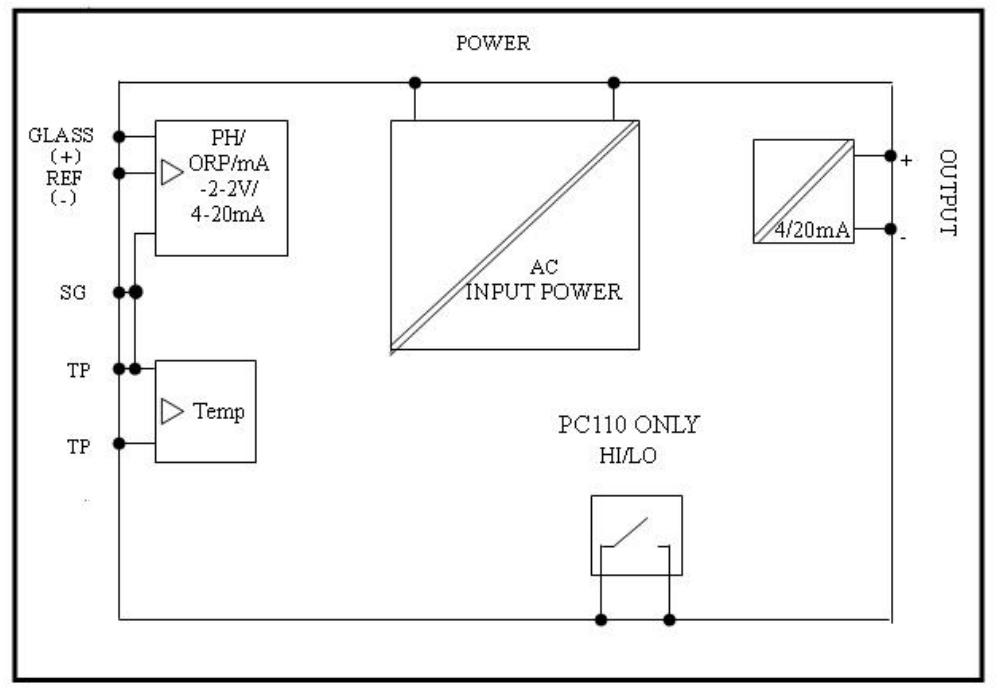

2 後面板接點功能圖
3 後面板接點說明
GLASS(+) ：接 pH/ORP 電極訊號線之中心軸。
NC ：空腳。
NC ：空腳。
REF(-) ：接 pH/ORP 電極訊號線之外層網線。 SG ：接地線。
T/P ：接溫度探棒一端。 T/P ：接溫度探棒另一端。
4~20mA ：4~20mA 電流輸出接點，供外接記錄器或 PLC 控制。
NC ：空腳。
REL ：HI/LO，高點及低點控制外接繼電器接點(僅適用於 PC-110)。
AC100~240V ：電源接線端。

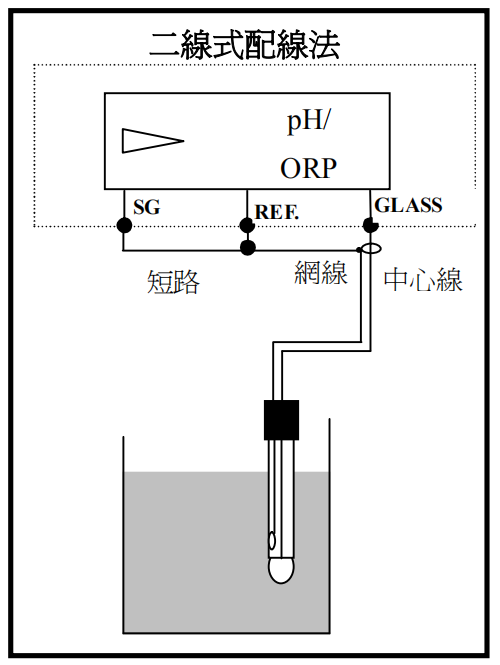

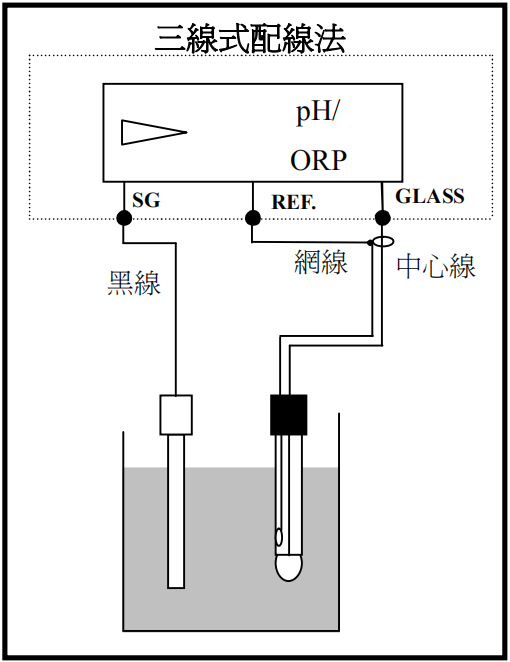

4 電極配線參考圖：

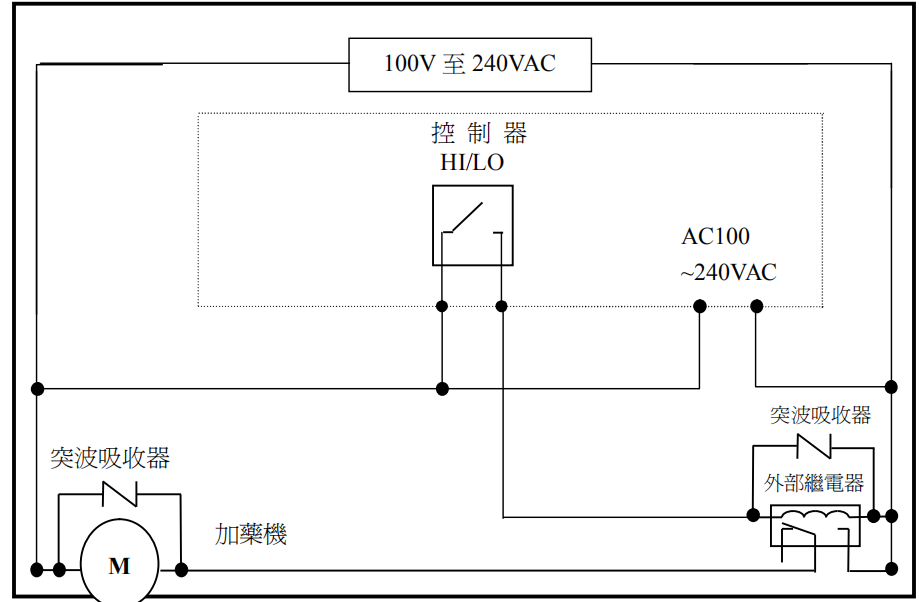

5 PC-110 電氣配線參考圖
面板介紹

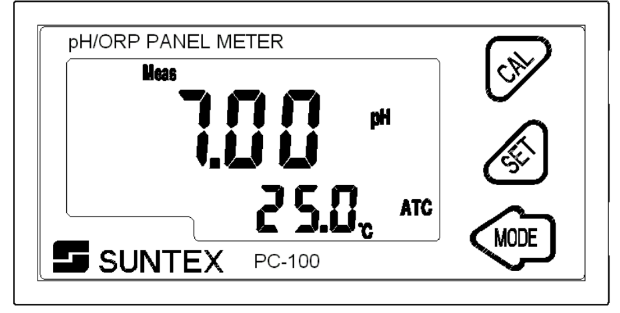

1 前面板圖
2 按鍵說明：
爲防止非使用人員之不當操作，本機按鍵在校正及設定參數模式下時，皆採複合鍵操作，各鍵功能說明如下：
CAL:於參數設定模式及校正模式下，爲功能選擇狀態的切換鍵及數值遞增鍵。
SET:於參數設定模式及校正模式下，爲功能選擇狀態的切換鍵及數值遞減鍵。
MODE:於參數設定模式及校正模式下，爲功能選擇狀態及數值的確認鍵；
SET+MODE:於測量模式下，按此二鍵即可進入參數設定模式。
CAL+MODE:於測量模式下，按此二鍵即可進入校正模式。

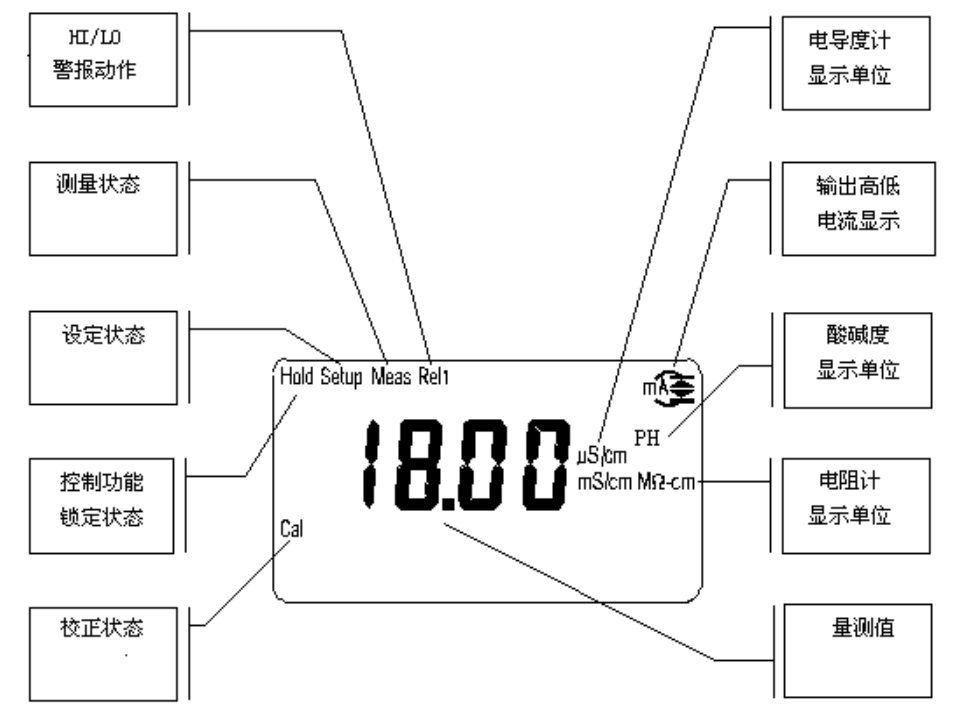

3 螢幕指示說明：
mA^:輸出電流超出 20mA。
mA:輸出電流低於 4mA。
操作
1 測量：
確認所有配線均已完成且無誤後，將儀器通電啟動後，自動進入原廠預設或最後設定之測量模式，開始量測監控。
2 參數設定模式：
請參考第六章設定說明，可隨時按SET鍵回到測量模式。
3 校正模式：
請參考第七章校正說明，可隨時按CAL鍵回到測量模式。
4 預設默認參數值：
4.1 設定參數原廠預設值：
測量模式：pH
溫度補償：NTC
警報：HI（PC110 only）
PH 測量時：SP1= 7.00 pH，db1= 0.10 pH
ORP 測量時：SP1=600mV, db1= 10 mV
二次儀錶時：SP1=1200 mV, db1= 10 mV
pH/ORP 電流輸出：4~20 mA，0.00~14.00pH
TP 電流輸出：4~20 mA, 0~100.0℃
4.2 校正參數原廠預設值：
原廠預設值：
OS 值：0 mV
SLOPE 值：100.0 %
校正模式：單點或二點：CA1，Ct1, Cn1

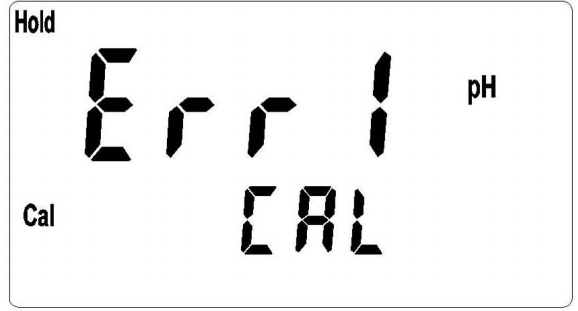

錯誤訊息
现象：
可能因素：OFFSET（零點電位）值超過 60mv
處理方法：請做電極保養或更新電極，並重新做校正

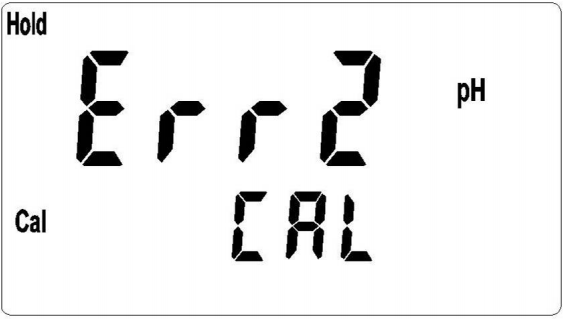

现象：
可能因素：SLOPE（斜率）值超過上下限
處理方法：請做電極保養或更新電極，並重新做校正

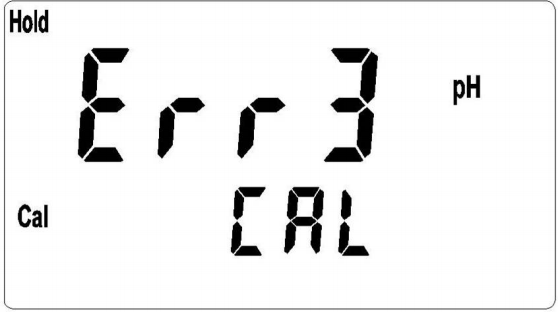

现象：
可能因素：校正時讀值不穩定
處理方法：請做電極保養或更新電極，並重新做校正

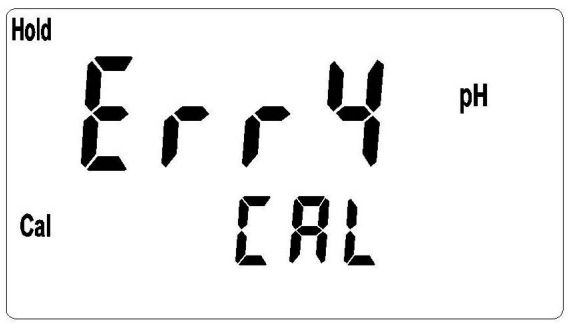

现象：
可能因素：
1. 校正時，標準液溫度超過 5~50℃
2. 無法辦識標準液
處理方法：
1. 請調整標準液溫度至適當溫度範圍，並重新校正
2. 請更換標準液，或請做電極保養、更新，重新做校正

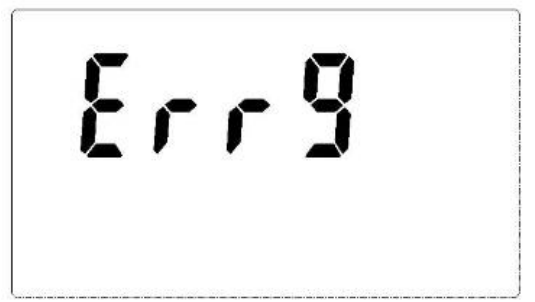

现象：
可能因素：儀器故障
處理方法：請通知維修人員處理
保養
本公司所生產之變送器在一般正常操作情況下，無須做任何保養，唯電極需定期的清洗及校正，以確保獲得精確穩定之測量值及保持系統動作正常。
而電極的清洗週期需依所測試水樣的污染程度而定，一般而言，最好能夠每星期定期清洗保養一次。 |
